11.2.13 Zusammenhang zwischen Druck-, Biegezug-, Spaltzug- und Zugfestigkeit

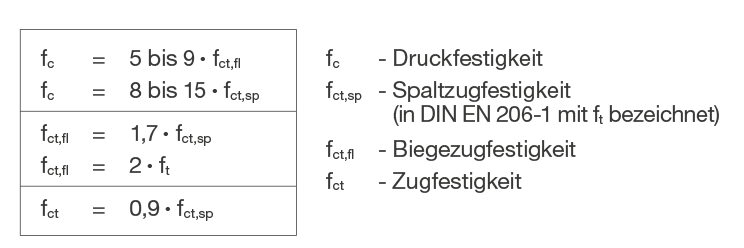

Grobe Abschätzung: Mit:
HeidelbergCement AG
Beispiele Druck- zu Biegezug- bzw. Spaltzugfestigkeit
| fc [N/mm2] | Mittlerer Verhältniswert (Beispiele) | |||
|---|---|---|---|---|
| fc/fct,fl bei | fc/fct,sp | |||
| Normalbeton | Splittbeton | Mittel | Streubereich | |
| 10 | 5 | 4 | 8 | 10,0 bis 6,7 |
| 20 | 5,9 | 4,7 | 9,5 | 11,8 bis 8,0 |
| 30 | 6,8 | 5,4 | 10,9 | 13,6 bis 9,1 |
| 40 | 7,5 | 6 | 12,1 | 14,8 bis 10,3 |
| 50 | 8,3 | 6,8 | 13,3 | 16,1 bis 11,4 |
| 60 | 9 | 7,5 | 14,5 | 17,2 bis 12,5 |
Beispiele Biegezug- zu Spaltzugfestigkeit
| fct,fl [N/mm2] |
Zugehöriger Bereich von fct,sp [N/mm2] |
Verhältniswert fct,fl/fct,sp (Beispiele) | |
|---|---|---|---|
| Mittel | Einzelwerte | ||
| 1 | 0,4 bis 0,7 | 2 | 2,5 bis 1,4 |
| 2 | 0,8 bis 1,4 | 1,9 | 2,5 bis 1,4 |
| 3 | 1,2 bis 2,3 | 1,8 | 2,5 bis 1,3 |
| 4 | 1,6 bis 3,2 | 1,6 | 2,5 bis 1,2 |
| 5 | 2,1 bis 4,1 | 1,6 | 2,4 bis 1,2 |
| 6 | 2,7 bis 5,1 | 1,5 | 2,2 bis 1,2 |
